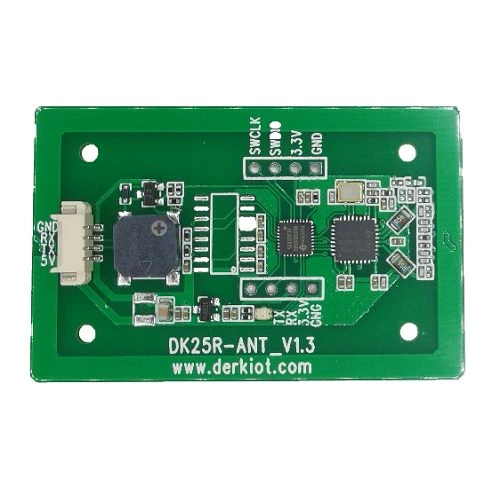

NFC தொகுதி
video

NFC தொகுதி

மின்னழுத்த வரம்பு: 5V (±0.5V)
உயர் அதிர்வெண் நெறிமுறைகள்: ISO15693, ISO14443-A, ISO14443-B, Felica;
வேலை வெப்பநிலை: -20~85 டிகிரி
தொடர்பு இடைமுகம்: USB\UART TTL
பாட் விகிதம்: 115200bps (இயல்புநிலை)
விசாரணையை அனுப்பவும்

விளக்கம்

தொழில்நுட்ப அளவுருக்கள்

தயாரிப்புகள் விளக்கம்

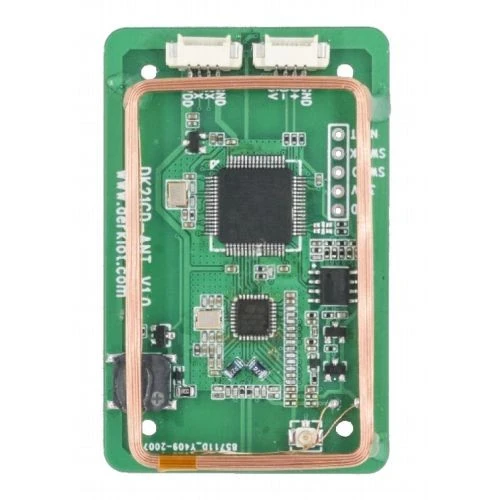

DK21CD-ANT NFC தொகுதியானது சிறந்த செயல்திறனுடன் கூடிய இரட்டை அதிர்வெண் வாசிப்பு/எழுது தொகுதியாகும். இது உயர் அதிர்வெண் 13.56MHz மற்றும் குறைந்த அதிர்வெண் 125KHz இரண்டையும் ஆதரிக்கும். இது இரண்டு வகையான தொடர்பு இடைமுகங்களைக் கொண்டுள்ளது: USB மற்றும் UART TTL.


கார்டு வாசிப்பு மற்றும் எழுதும் செயல்பாடுகளை எளிதாக செயல்படுத்த பயனர்கள் USB அல்லது UART மூலம் தொகுதிக்கு எளிய கட்டளைகளை மட்டுமே அனுப்ப வேண்டும். இது எளிமையானது மற்றும் பயன்படுத்த எளிதானது. இது ISO14443A, ISO14443B, IOS15693, ISO18092, ஃபெலிகா மற்றும் உயர் அதிர்வெண் 13.56MHz இசைக்குழுவில் உள்ள மற்ற அட்டை வகைகளை ஆதரிக்கிறது, மேலும் APDU கட்டளை சேனல்களை ஆதரிக்கிறது, பல்வேறு வகையான உயர் அதிர்வெண் அட்டைகளை செயலாக்குவதற்கான சிறந்த செயல்பாடுகள் மற்றும் நம்பகமான உத்தரவாதங்களை வழங்குகிறது.



தயாரிப்பு அம்சங்கள்



உயர் அதிர்வெண் 13.56M கார்டுகளை ஆதரிக்கவும்

Mifare ஒன்று (M1), S50, S70, NTAG2xx மற்றும் பிற UL கார்டுகள், Fudan F08, I-CODE-X மற்றும் பிற வகை குறிச்சொற்கள்; அதே நேரத்தில், இது இரண்டாம் தலைமுறை அடையாள அட்டைகள், நகர அட்டைகள் மற்றும் வங்கி அட்டைகளின் அங்கீகாரத்தையும் ஆதரிக்க முடியும்;

குறைந்த அதிர்வெண் 125K கார்டுகளை ஆதரிக்கவும்

TK, EM மற்றும் 125KHz அதிர்வெண் பட்டை அட்டைகளின் பிற தொடர்கள்;

மின்னழுத்த வரம்பு

5V (±0.5V)

உயர் அதிர்வெண் நெறிமுறைகள்

ISO15693, ISO14443-A, ISO14443-B, Felica;

வேலை வெப்பநிலை]

-20~85 டிகிரி

தொடர்பு இடைமுகம்

USB\UART TTL

பாட் விகிதம்

115200bps (இயல்புநிலை)

தொகுதி அளவு

ஆண்டெனா தொகுதி ஒருங்கிணைப்பு: 60*39 மிமீ

அட்டை வாசிப்பு தூரம்

20mm~60mm (குறிச்சொல் மற்றும் ஆண்டெனாவைப் பொறுத்து)

கண்காணிப்பு நாய்

செயலிழப்புகளைத் தடுக்க உள்ளமைக்கப்பட்ட வன்பொருள் கண்காணிப்பு;



பொதுவான தவறு பகுப்பாய்வு



தொடர் போர்ட்டை திறக்க முடியவில்லை

மாட்யூலுடன் இணைக்க டெமான்ஸ்ட்ரேஷன் மென்பொருளைப் பயன்படுத்தும் போது "அணுகல் மறுக்கப்பட்டது" ப்ராம்ட் தோன்றினால், அது வழக்கமாக சீரியல் போர்ட் மற்ற மென்பொருட்களால் (சீரியல் போர்ட் அசிஸ்டன்ட், அணுகல் கட்டுப்பாட்டு மேலாண்மை மென்பொருள் போன்றவை) திறக்கப்பட்டு ஆக்கிரமிக்கப்பட்டுள்ளது. இந்த நேரத்தில், நீங்கள் சீரியல் போர்ட்டை ஆக்கிரமித்துள்ள மென்பொருளிலிருந்து வெளியேற வேண்டும் அல்லது சீரியல் போர்ட்டை மாற்றத் தேர்வுசெய்து, சீரியல் போர்ட்டைத் திறக்கத் தவறிய சிக்கலைத் தீர்க்க மீண்டும் முயற்சிக்கவும்.

தொகுதியுடன் தொடர்பு கொள்ள முடியவில்லை

தொடர் போர்ட் திறக்கப்பட்டாலும், தொகுதியுடனான தொடர்பு தோல்வியுற்றால், பின்வரும் உருப்படிகளை ஒவ்வொன்றாகச் சரிபார்த்து உறுதிப்படுத்தவும்:
1) மென்பொருளில் தேர்ந்தெடுக்கப்பட்ட சீரியல் போர்ட், மாட்யூலுடன் இணைக்கப்பட்ட ஹோஸ்டின் தொடர் போர்டா? USB-UART மாற்றி பயன்படுத்தப்பட்டால், கணினி சாதன நிர்வாகியில் உள்ள ""போர்ட் (COM மற்றும் LPT)"" உருப்படியில் உள்ள மெய்நிகர் தொடர் போர்ட் எண்ணைச் சரிபார்க்கவும்;
2) ஹோஸ்டுக்கும் தொகுதிக்கும் இடையே உள்ள தகவல் தொடர்பு தரவுக் கோடு நல்ல தொடர்பில் உள்ளதா; சீரியல் போர்ட்டின் TXD மற்றும் RXD தரவு வரிகள் சரியாக இணைக்கப்பட்டுள்ளன அல்லது தலைகீழாக இணைக்கப்பட்டுள்ளன; ஹோஸ்டின் GND மற்றும் தொகுதியின் GND ஆகியவை ஒன்றாக இணைக்கப்பட்டுள்ளன. இணைப்பு சரியாக இருந்தால்,
TXD மற்றும் RXD கோடுகள் தலைகீழாக மாற்றப்பட்டுள்ளனவா? தயவுசெய்து அவற்றை மாற்றி மீண்டும் முயற்சிக்கவும்;
3) தொடர்பு அளவுரு அமைப்பு சரியானதா? சரியான தொடர் போர்ட் தொடர்பு அளவுரு இயல்புநிலை பாட் வீதம் 115200 ஆக இருக்க வேண்டும்;
4) அனுப்பிய தரவுகளில் ஏதேனும் பிழை உள்ளதா? செக்சம் தவறானதா என்பதில் சிறப்பு கவனம் செலுத்துங்கள்;
5) இது ஹெக்ஸாடெசிமல் அனுப்புதல் மற்றும் பெறுதல் என்பதைச் சரிபார்க்கவும் (ஹெக்ஸ் சரிபார்க்கவும்).

அட்டையைப் படிக்க முடியவில்லை

தொகுதி வழங்கிய தகவலை ஹோஸ்ட்டால் படிக்க முடிந்தால் (ஹோஸ்ட் மற்றும் மாட்யூல் பொதுவாக தொடர்பு கொள்கிறது என்பதைக் குறிக்கிறது), ஆனால் கார்டின் வரிசை எண்ணைப் படிக்க முடியவில்லை என்றால், பின்வரும் சூழ்நிலைகள் காரணமா என்பதைச் சரிபார்க்கவும்:
1) கார்டு ரீடர் ஆண்டெனாவிலிருந்து கார்டு வெகு தொலைவில் உள்ளதா? கார்டை ஆண்டெனாவிற்கு அருகில் நகர்த்தி மீண்டும் படிக்க முயற்சிக்கவும்;
2) அட்டை அல்லது தொகுதி ஆண்டெனாவைச் சுற்றி உலோகத்தின் பெரிய பகுதி உள்ளதா? உலோகத்தின் பெரிய பகுதிகள் அட்டை வாசிப்பை கடுமையாக பாதிக்கும். உலோகம் இல்லாத சூழலுக்கு தொகுதியை நகர்த்தி மீண்டும் படிக்கவும்;
3) கார்டு நெறிமுறையானது தொகுதியால் ஆதரிக்கப்படும் நெறிமுறை வகையா? அட்டை அடையாள அட்டையா? அடையாள அட்டைகளின் வேலை அதிர்வெண் மற்றும் கொள்கை மிகவும் வித்தியாசமாக இருப்பதால், இந்த தொகுதி அத்தகைய அட்டைகளை ஆதரிக்க முடியாது.
